Ferromagnetic Detector Management App

Controlli e indicatori

• Programmazione dei parametri di funzionamento e scaricamento dei dati del logger tramite smartphone o computer portatile
• SICUREZZA: Programmazione protetta da Password a livello Utente e Supervisore
• INDICATORE MULTICOLORE DI STATO E DI ALLARME
  • LUCE VERDE: Funzionamento normale, nessun allarme
  • LUCE GIALLA: Rivelazione di oggetto ferromagnetico al di sotto della soglia di allarme
  • LUCE ROSSA Rivelazione di oggetto ferromagnetico al di sopra della soglia di allarme: Indicazione di allarme; Indicazione proporzionale all'intensità del segnale; Indicazione di allarme con 5 zone di localizzazione distinte; Indicazione di allarme, seguita da segnalazione a zone
  • LUCE ROSSA LAMPEGGIANTE: allarme diagnostico
  • LUCE BLU:Connessione di dispositivo BT in corso
  ALLARME ACUSTICO
  • Indicazione di allarme per oggetto ferromagnetico oltre la soglia di allarme: Tono fisso; Tono proporzionale all'intensità del segnale; Singolo impulso di pinpointing del target
  • Tonalità di allarme selezionabile, continua e intermittente
  • Segnalazione di autodiagnosi: tono intermittente
• AURICOLARE BT (ACCESSORIO): Replica di tutte le indicazioni acustiche, con l'aggiunta della verifica della connessione BT

Alimentazione

• Porta Ethernet, PoE Class 0 conforme agli Standard IEEE 802.3af/IEEE 802.3at Tipo 1
• Cavo di collegamento per alimentazione ausiliaria 24 Vdc ± 10%, 0,25 A max
• Alimentazione esterna tramite adattatore AC/DC [ACCESSORIO]

Input/Output

• Porta LAN. Porta Ethernet, PoE Classe 0 conforme agli Standard IEEE 802.3af / IEEE 802.3at Tipo 1
• Porta IN / OUT. Connettore per uso generale. Tipo: M12 8 poli maschio. Supporta le seguenti connessioni:
  • Tensione d’ingresso: 24 Vdc ± 10%, 0,25 A max
  • Interfaccia seriale RS-232
  • Uscita a relè, attivata in caso di allarme o avviso di diagnosi. Selezionabile in modalità normalmente aperto o normalmente chiuso. Caratteristica contatto: 0.4 A max, 30Vdc.
  • Ingresso di inibizione isolato a 2 poli. Inibizione attiva con tensione da 5 V a 12 Vdc

Dati ambientali

• Temperatura operativa: da -10°C a +65°C
• Temperatura di immagazzinamento: da -37°C a +70°C
• Umidità relativa: 0 ... 95%, senza condensazione

Peso MSDW

• 3,5 Kg

Dimensioni

• 90 mm x 73 mm x 1820 mm (LxPxH)

Informazioni per la spedizione (imballaggio incluso)

• Dimensioni (LxPxH) 200 mm x 160 mm x 2170 mm
• Peso 10 Kg

Grado di protezione

• IP55

Accessori

• Attivazione della funzione audio BT, auricolare e caricabatterie - cod. 88919

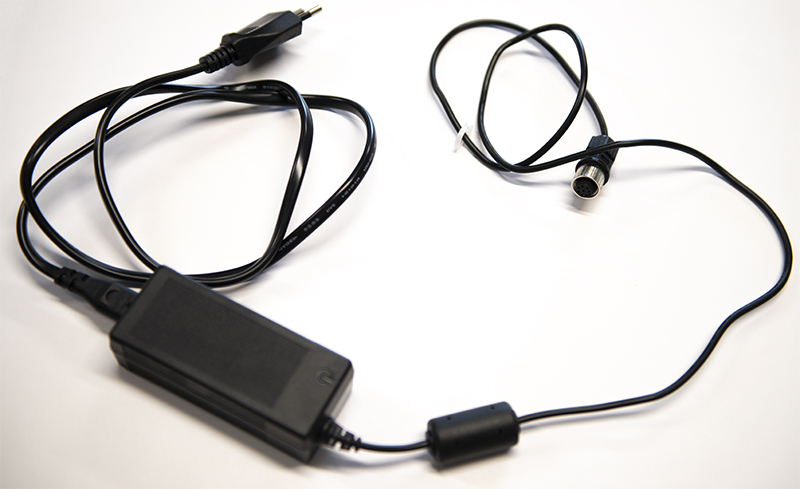

• Adattatore Alimentatore esterno AC/DC - cod. 91553
• App CEIA FMD: l'applicazione consente il monitoraggio del dispositivo, la regolazione delle impostazioni e lo scaricamento dei dati del logger. Disponibile su Google Play Store. REQUISITI: Android 7.0 o successivi, interfaccia BT disponibile.

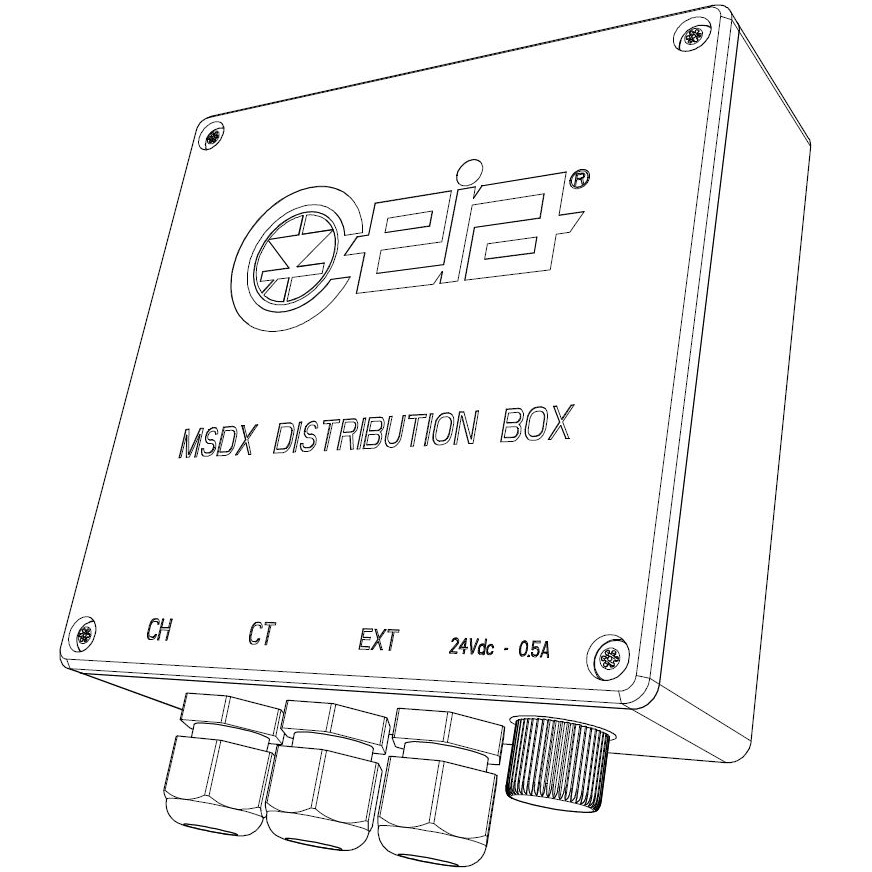

• MSD^™X Distribution Box Utilizzabile per l’installazione di apparati CEIA MSDW, progettato per semplificare le connessioni tra i detector e gli apparati esterni.Permette la connessione di un singolo detector (Chain Head) o di entrambi (Chain Head e Chain Tail), per poter usufruire di una singola fonte di alimentazione - cod. 106913

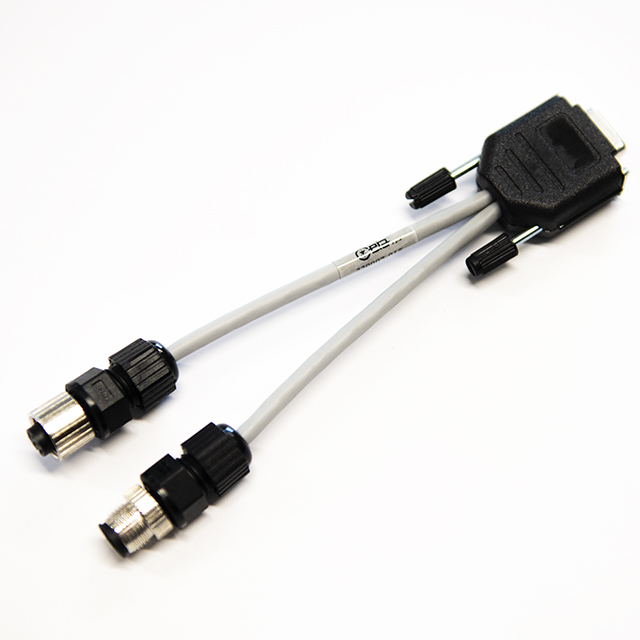

• Cavo di servizio per connessione RS-232 - cod. 91556
• Tappeto autoadesivo per uso dell'apparato in modalità rotazione - cod. 94590

Certificazioni e conformita

• Rispondente alle normative applicabili per l’esposizione umana ai campi elettromagnetici e la sicurezza di dispositivi medici impiantati
• Rispondente e certificato in accordo alle normative internazionali applicabili per la sicurezza elettrica e per la compatibilità elettromagnetica
