Detektoren für die SICHERHEIT


MSDW

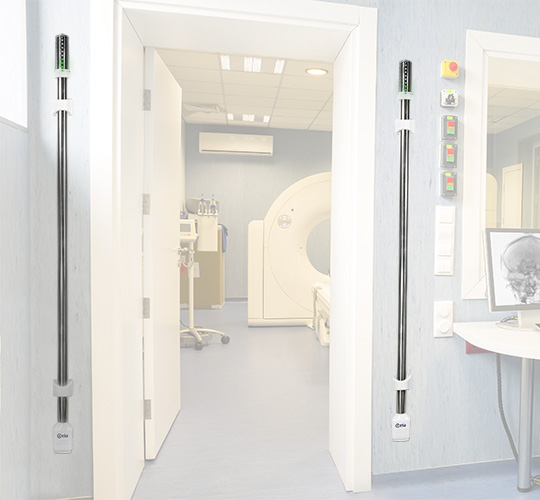

Wandmontierter ferromagnetischer Detektor für die Sicherheit von Geräten und Personen in MRT-Räumen




Wir stellen uns vor
ISO 9001 Zertifizierung
  • Frühzeitige Erkennung von ferromagnetischen und magnetisierten Gegenständen, die im MRT-Raum einen „Geschosseffekt“ verursachen können
  • Genaue Ortung mit akustischer und optischer multizonenalarmanzeige
  • Robuste und zuverlässige Konstruktion aus Edelstahl und stoßfesten Polymeren
  • Nutzbar an allen Aufstellorten innerhalb der MRT-Zonen I-III
  • Bis 70.000 lokal speicherbare Ereignisse (FIFO Logger) zur Nachverfolgbarkeit von Alarmen, Änderungen an der Programmierung und Diagnose
  • Programmierung der Funktionsparameter und herunterladen der Logger-daten über Smartphone per App oder über Laptop
  • Versorgung über Power Ethernet (PoE) oder mit externem 24Vdc-Netzteil
  • Große Anzahl installierter ferromagnetischer CEIA MSD Detektoren

Prospekt
Click To View English - US Brochure
Handbücher
MSDW

Detektion über die volle körperhöhe der Person; Kompaktes und hochtechnologisches design; Robuste und zuverlässige Konstruktion

MSDW - detail

Ferromagnetic Detector Management App

Bedien- und Anzeigeelemente

  • Programmierung von Betriebsparametern und Herunterladen von Datenlogger über Smartphone oder tragbaren PC
  • Sicherheit: Passwortgeschützte Programmierung auf Benutzer- und Supervisor-Ebene
  • Mehrfarbige status- und alarmanzeige
    • Grünes licht
      • Normalbetrieb, kein Alarm
    • Gelbes licht
      • Detektion von ferromagnetischem Gegenstand unter Alarmschwelle
    • Rotes licht
      • Detektion von ferromagnetischem Gegenstand über Alarmschwelle:
        • Alarmanzeige auf voller Höhe
        • Zu Signalstärke proportionale Anzeige
        • Alarmanzeige mit 5 verschiedenen Lokalisierungszonen
        • Alarmanzeige auf voller Höhe, gefolgt von zonenspezifischer
        • Signalanzeige
      • Blinklicht: Diagnosealarm
    • Blaues licht
      • Verbindung zu drahtlosem BT Gerät wird hergestellt
  • Sirene
    • Alarmmeldung bei Zielobjekt über der Alarmschwelle:
      • Fixer Ton
      • Zu Signalstärke proportionaler Ton
      • Einzelimpuls bei Ziellokalisierung
    • Alarmton ist auswählbar: dauerhaft oder intermittierend
    • Selfstdiagnosesignal: intermittierender Ton
  • BT-Headset (Zubehör)
    • Kopiert alle akustischen Anzeige, mit dem Zusatz der Überprüfung der BT-Verbindung


Stromversorgung

  • Ethernet-Anschluss, PoE Klasse 0 gemäß Normen IEEE 802.3af/IEEE 802.3at Typ 1
  • Anschlusskabel für Hilfsversorgung 24 Vdc ± 10%, 0,25 A max.

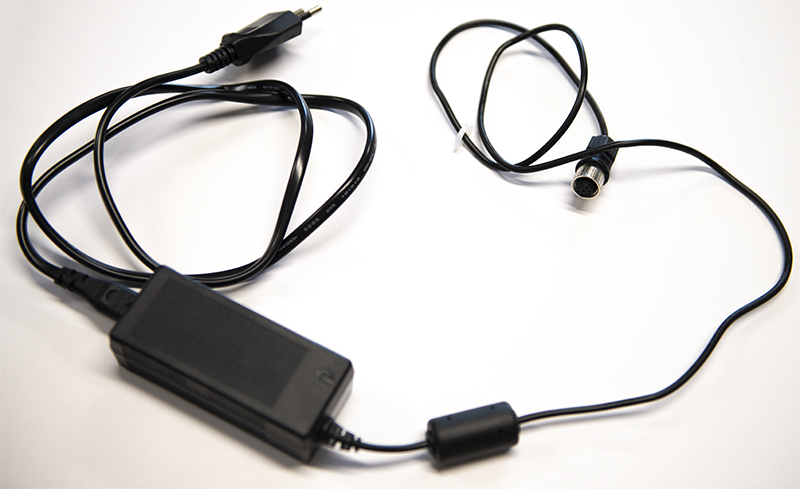

  • Externe Versorgung über AC/DC-Netzteil [Zubehör]


Input/Output

  • LAN-Anschluss. Ethernet-Anschluss, PoE Klasse 0 gemäß Normen IEEE 802.3af/IEEE 802.3at Typ 1
  • In/Out-Anschluss. Universeller Steckverbinder. Typ: M12 8-polig, Stecker. Unterstützt die folgenden Anschlüsse:
    • Eingangsspannung: 24 Vdc ± 10%, 0,25 A max.
    • Serielle Schnittstelle RS-232
    • Relais-Ausgang, aktiviert bei Alarm oder Diagnosemeldung. Auswählbar in normalerweise offenem oder normalerweise geschlossenem Modus. Kontakteigenschaften: 0,4 A max., 30Vdc.
    • Isolierter 2-poliger Sperreingang. Aktive Sperrung mit Spannung von 5 V bis 12 Vdc.


Umgebungsdaten

  • Betriebstemperatur: -10 °C bis +65 °C
  • Lagertemperatur: -37 °C bis +70 °C
  • Relative Luftfeuchtigkeit: 0 bis 95%, nicht kondensierend


Gewicht

  • 3,5 Kg


Abmessungen

  • 90 mm x 73 mm x 1820 mm (BxTxH)


Angaben zum Versand

  • Abmessungen: 200 mm x 160 mm x 2170 mm (BxTxH)
  • Gewicht: 10 Kg


Schutzart

  • IP55


Konformität

  • Erfüllt die Vorgaben der Rechtsvorschriften in Bezug auf die Exposition von Personen gegenüber elektromagnetischen Feldern und die Sicherheit von implantierten Medizingeräten
  • Entspricht den geltenden internationalen Vorschriften zu elektrischer Sicherheit und elektromagnetischer Verträglichkeit und ist entsprechend zertifiziert
