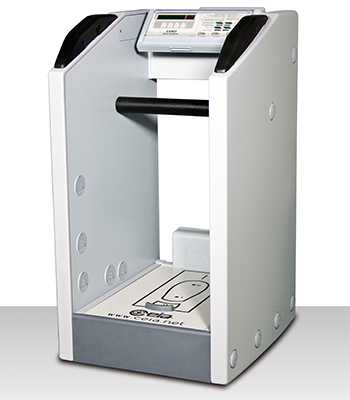

L’Analizzatore di Scarpe CEIA SAMD^® ha lo scopo di superare gli inconvenienti oggi riscontrati nell’esame delle scarpe dei passeggeri

Installazione consigliata

I drammatici eventi dell’11 Settembre 2001 hanno orientato le Autorità Aeroportuali competenti alla Sicurezza verso il potenziamento dei controlli sui passeggeri e sui loro effetti personali.

Nonostante l’elevatissima capacità discriminativa dei Metal Detector a transito CEIA di ultima generazione, una percentuale di scarpe, contenenti masse metalliche di rilievo, provoca ancora allarme durante il transito e deve quindi essere esaminata dagli operatori addetti al controllo tramite ulteriori sistemi di indagine – usualmente lo scanner a Raggi X – in modo da verificare con certezza l’eventuale presenza di armi metalliche. Ovviamente questa operazione crea disagio per i passeggeri in transito.

Alla luce di questo nuovo scenario operativo CEIA ha sviluppato lo Shoe Analyzer SAMD^® destinato all’ispezione delle scarpe indossate dai passeggeri, senza richiedere la svestizione delle stesse, impiegante campi elettromagnetici di bassa frequenza, quindi non-ionizzanti e assolutamente innocui.

L’analizzatore di scarpe SAMD^® è un’estensione del Metal Detector a passaggio, è conforme ai più recenti e stringenti requisiti di sicurezza, riduce fino a 10 volte o più il numero di scarpe da controllare manualmente a causa di allarmi dovuti a masse metalliche.

Scarica Specifiche

Caratteristiche Operative

Elettronica professionale ad alta integrazione ed elevata affidabilità
Analisi D.S.P. con filtraggio numerico del segnale ricevuto.
Demodulazione dei segnali ad alta immunità
Altissima discriminazione
Visualizzazione diretta del livello di sicurezza
Sistema a Chip card per la selezione diretta del livello di sicurezza, secondo gli Standard internazionali o le specifiche del cliente. L’uso della card può essere protetto da password.
Programmabilità di tutti i parametri protetti da passwords
Basso tempo di analisi per un elevato flusso di controllo (2 secondi)
Sincronizzazione automatica tra due unità con distanza reciproca fino a 1 m senza impiego di cavi
Possibilità del completo controllo mediante linea seriale RS-232C.
Adeguamento automatico ai parametri ambientali e assenza di tarature iniziali o periodiche.
Controllo della corretta installazione ambientale mediante funzioni di lettura del rumore generale “GN” ed elettrico “EN”.
Completa intercambiabilità tra centrali e antenne, grazia alla ripetibilità dei processi produttivi
Test di funzionalità eseguibili mediante kit accessorio

Centrale Elettronica

Grado di protezione: IP 20 (secondo IEC 529), con custodia standard
Dimensione e peso: 380 x 157 x 82mm; 1,5 kg

Dati per l'installazione

Alimentazione: 115/230V ˜ ±15%, , 50 … 60 Hz, 30 VA
Interfaccia seriale tipo RS-232C a bassa impedenza, per collegamento con terminale, computer o modem esterno, fino a 100 m di distanza
Temperatura di lavoro: -20°C … +70°C
Temperatura di immagazzinamento: -35°C … +70°C
Umidità relativa: 0 to 95%, senza condensazione

Sonda

Progettata e costruita secondo avanzati criteri tecnologici, la sonda è dotata di estrema robustezza, stabilità, eleganza e protezione contro gli agenti esterni
Peso totale: 60 kg

Segnalazione di Allarme

Intercettazione di massa metallica
Sabotaggio o autodiagnosi interna
Ottica: visibilità 6m con illuminazione ambientale di 4000 lux.
Acustica: 90 dBA a 1 m

Certificazione e Conformità

Certificato innocuo per i portatori di pace-makers, persone ammalate, donne in gravidanza e cose.
Innocuo per i supporti magnetici (floppy disk, tape, ecc…).
Conforme ai requisiti di rivelazione indicati dal Reg. EU n° 1862/2006.
Conforme alle prescrizioni del Reg. EU n° 857/2005 per la Sicurezza Aeroportuale
Conforme alle vigenti norme internazionali per la sicurezza e le radio-interferenze e alle normative CE applicabili

Chip cards

Su richiesta, CEIA fornisce chip card, pre-registrate in fabbrica, conformi ad uno standard di sicurezza definito dal cliente in occasione dell'ordine. La card è identificata da un numero progressivo ("xxx" ) inserito nella sua denominazione.

Chip card: "Setting backup": Su richiesta, CEIA fornisce chip card riscrivibili, predisposte per la memorizzazione dei parametri di funzionamento, predefiniti dall'utente.
Chip card: "Operator level: volume command": Questa card consente la regolazione del volume d'allarme.
Chip card: "Operator level: tone command": Questa card consente la regolazione della tonalità d'allarme.
Chip card: "Counter reading": Questa card consente la lettura del contatore di allarmi (a livello utente).
Chip card: "Counter reset": Questa card consente l'azzeramento del contatore di allarmi (a livello utente).

Kit OFV

Il kit può essere utilizzato dall'operatore per verificare velocemente la funzionalità del metal detector.

sfera in AISI 420, ø44.45mm
chip card di programmazione
istruzioni per l'uso
valigetta per il trasporto

MBSU-2

MBSU-2 è un dispositivo trasportabile utilizzato per alimentare Metal Detector CEIA in applicazioni all’aperto o in situazioni in cui sia necessaria una batteria d’emergenza.

Il dispositivo è estremamente semplice nell’uso e fornisce all’operatore indicazioni in tempo reale sullo stato della batteria.

Codice Prodotto: # MBSU-2

MD-Scope

MDSCOPE è un pacchetto software appositamente sviluppato da CEIA con lo scopo di permettere un facile e completo controllo del funzionamento del Metal Detector, senza l’uso di strumentazioni speciali, sia durante la fase di installazione che in occasione di test periodici. Tramite un normale Personal Computer, MDSCOPE permette la regolazione ed il monitoraggio del Metal Detector, così come il salvataggio e la stampa dei dati raccolti.

Codice Prodotto: # MD-SCOPE2
