Metal Detector INDUSTRIALI
THS/PLVM21 series
Sistema integrato con valvola di espulsione per applicazioni con macchine insaccatrici e clippatrici
Conformi ai
criteri HACCP e
GMP
Presentazione Aziendale
Certificazione CEIA ISO 9001

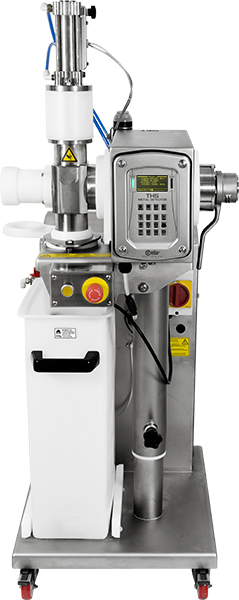

THS/PLVM21 series
Sistema integrato con valvola di espulsione per applicazioni con macchine insaccatrici e clippatrici
- Controllo qualità allo stato dell’arte di prodotti liquidi e viscosi
- Accurata rivelazione ed espulsione di contaminanti metallici magnetici e non magnetici, inclusi gli acciai inossidabili
- Altissima sensibilità: tecnologia multispettro disponibile
- Massima sicurezza per l’operatore
- Struttura in acciaio inox AISI 316L e materiali plastici compatibili con gli alimenti, conformi UE e FDA
- Costruzione robusta, IP65/66/69
- Agevole e rapida pulizia
- Altissima sensibilità. Tecnologia Multispettro disponibile
- Disponibile in un'ampia gamma di dimensioni standard
- Struttura e componenti in acciaio inox AISI 316L con gradi di protezione IP66 e IP69K
- Elevata immunità ai disturbi ambientali
- Sistema rapido di connessione elettrica e meccanica alle macchine insaccatrici e clippatrici
- Rapido disassemblaggio, agevole pulizia delle parti
- Minimo ingombro
Depliant
Manuali
La serie THS/PLVM21 è progettata per operare nelle condizioni più severe e con i requisiti più rigorosi. Le soluzioni tecnologiche adottate consentono una rapida pulizia dei componenti a contatto con il prodotto: tutte le parti sono agevolmente smontabili e manutenzionabili.
LED ad alta visibilità IP69K. Il tappo è completamente riempito di resina, che garantisce resistenza meccanica e tenuta all'acqua
I sistemi integrati della serie THS/PL21 sono progettati per la rivelazione di eventuali metalli contaminanti, magnetici e non magnetici, nei prodotti liquidi e viscosi su linee industriali di produzione con trasporto in tubazione orizzontale. L’analisi digitale del segnale fornito dall’antenna permette di ottenere elevatissima sensibilità, immunità ai disturbi e stabilità di funzionamento.
I materiali impiegati per la costruzione, conformi alle Normative FDA, non interagiscono con il prodotto alimentare e, quindi, non ne alterano o modificano la composizione.
L’estrema rapidità di rivelazione permette di eliminare la porzione di prodotto contaminato senza rallentare il flusso di produzione e con il minimo scarto.
La finitura delle superfici, accuratamente levigate, consente una rapida pulizia dei componenti a contatto con il prodotto; tutte le parti sono agevolmente smontabili e manutenzionabili.
La struttura portante, dotata di ruote pivottanti, può essere agevolmente installata o rimossa per le operazioni di manutenzione. L’altezza di lavoro è regolabile mediante sblocco manuale e movimento assistito da molla a gas.
Tecnologia Multispettro
Sviluppata esclusivamente da CEIA, è una tecnologia unica che ottimizza le prestazioni di rivelazione di tutti i tipi di contaminanti e minimizza l’effetto prodotto residuo consentendo l’impiego con un’ampia gamma di prodotti dalle forti differenze chimico-fisiche. Riconoscendo le diverse risposte in frequenza dei prodotti e dei metalli con proprietà conduttive, l'innovativa tecnologia multispettro cancella l’effetto prodotto e mantiene elevati i livelli di prestazione per tutti i tipi di contaminanti metallici, sia magnetici sia non magnetici.
La funzione di autoacquisizione, usata dai Metal Detector CEIA, equivale alla ripetizione di centinaia di transiti di prodotto, permettendo di investigare l’intero spettro delle bande di frequenze disponibili in modo da determinare le migliori condizioni operative che si traducono in livelli di prestazione di rivelazione unici.
Scarica Specifiche
Peculiarità
- Sensibilità di rivelazione
- THS/xx21E: Alta
- THS/xx21: Molto Alta
- Immunità ai disturbi ambientali
- THS/xx21E: Elevata
- THS/xx21: Elevata
- Tipo di schermo per la visualizzazione dei dati
- THS/xx21E: OLED alfanumerico 4x20 caratteri
- THS/xx21: OLED grafico ad alto contrasto 128x64 pixel
- Programmazione locale
- THS/xx21E: 4 tasti, di cui 3 con doppia funzione
- THS/xx21: 16 tasti, di cui 3 con doppia funzione
- Control Power Box in accordo agli St. UL 508A e CSA-C22.2 No. 14-05 su richiesta
- Costruzione conforme alla normativa 21 CFR Parts 210 and 211
- Parti in contatto con il prodotto realizzate in materiali approvati FDA per il contatto alimentare
- Autoacquisizione ed inseguimento automatico dell’Effetto Prodotto
- Sonda con apertura circolare per il controllo di materiale trasportato in tubi
Gestione dei dati
- Gestione dei dati elettronici di produzione e delle firme elettroniche conforme al CFR 21, Parte 11:
- Sicurezza dei dati
- Controllo della integrità dei dati
- Tracciabilità dei dati
Memorizzazione eventi
- Monitoraggio completo degli eventi occorsi Espulsioni
- Risultati dei test
- Accessi in programmazione
- Operazioni di programmazione
- Guasti
Interfacce I/O
- RS232
- RS232 ausiliaria
- Bluetooth
- Ethernet/WiFi/USB (opzionale)
Segnalazioni
- Acustica
- Ottica
- Display grafico con indicazione a bar-graph
- Indicatori luminosi sull’unità di controllo: ROSSO (Allarme o avaria) / VERDE (Alimentazione presente)
Programmazione
- Locale
- Tastiera incorporata e display ad alto contrasto
- Remota
- Da computer collegato tramite Bluetooth o RS232
- Da computer collegato tramite rete Ethernet o WiFi, solo con scheda IXC (opzionale)
- Da Web Server, con scheda IXC opzionale
Caratteristiche di sicurezza
- Protezioni meccaniche
- THS/xx21E: IP65
- THS/PLV21X e THS/PLVM21X: IP66 – IP69K
- Nelle versioni UL, il Control Power Box è certificato con protezione 4X-12
- Isolamento elettrico
- Isolamento galvanico della tensione di rete
- Conforme alle norme internazionali per la sicurezza e le radio-interferenze
- Emissione acustica: Pressione acustica secondo direttiva 2006/42/EC: <70 dB(A); <130 dB(C)
- Grado di inquinamento (IEC61010-1): Classe 2
- Categoria di installazione (IEC61010-1): Categoria II
Alimentazione
- Gruppo di alimentazione e controllo
- Tensione di rete: 100-240 VAC
- Frequenza e fase: 50/60 Hz - monofase
- Corrente a pieno carico: 2.2 A
Condizioni ambientali
- Temperatura
- Operativa: Da -10 a +55 °C
- Di stoccaggio: Da -25 a +55°C (THS/PLV 21x - THS/PLVM 21x); 70°C per brevi periodi, 24h max; Da -40 a +70°C (THS/PL 21x)
- Umidità relativa
- Operativa / Stoccaggio: 5 – 90 %, senza condensa
- Temperatura massima (per temperature superiori, contattare CEIA)
- Prodotto in transito: 70°C (THS/PLV 21x); 60°C (THS/PLVM 21x)
- Dentro il bidone di accantonamento: 70°C
- Pressione massima (per pressioni superiori, contattare CEIA)
- Sistema pneumatico
- Contenitore stagno in acciaio INOX (grado di protezione: IP66 - IP69K)
- Pressione: 0.6 ÷ 1 MPa
- Flusso: 100 l/min
