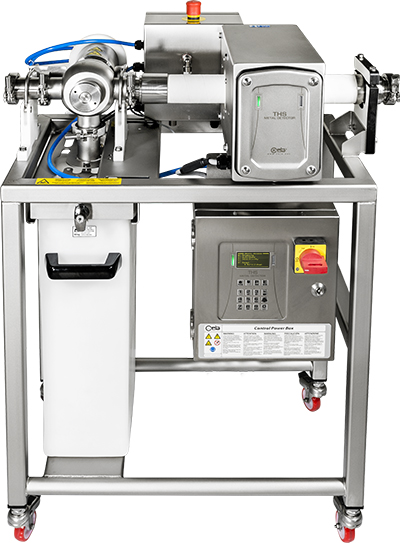

THS/PLV21 series
Sistema de paso con válvula de expulsión integrada para productos líquidos y viscosos
- Control de calidad innovador de productos líquidos y viscosos y carne
- Detección y expulsión de contaminantes metálicos de acero inoxidable, magnéticos y no magnéticos
- Sensibilidad muy alta. Tecnología multi-espectro disponible
- Rápida velocidad de detección y rechazo
- Operaciones a prueba de fallos
- Estructura y componentes de acero inoxidable AISI 316L y piezas de plástico compatibles con aplicaciones alimentarias (conformes con UE, FDA)
- Construcción reforzada, IP65/66/69
- Fácil desmontaje y limpieza
- Detección y expulsión de contaminantes metálicos de acero inoxidable, magnéticos y no magnéticos
- Sensibilidad muy alta. Tecnología multi-espectro disponible
- Tamaños de tubo estándar disponibles para adaptarse a todas las aplicaciones
- Dispositivo de rechazo de accionamiento rápido para una cantidad limitada de producto rechazado
- Paneles de control listados de conformidad con UL 508A y CSA-C22.2 No. 14-05
- Amplia gama de bridas disponibles para conexión a máquinas de embolsado y cierre térmico
- Fácil limpieza e inspección
- Fiabilidad muy alta
- Máxima seguridad para el operador
Folleto
Manuales
CEIA es una empresa de fabricación especializada en el diseño, ingeniería y producción de detectores de metales. Los Sistemas integrados de CEIA se han diseñado especialmente para la inspección de productos líquidos y viscosos y la eliminación de cualquier metal contaminante, ya sea magnético, no magnético o acero inoxidable.
Bridas integradas con la tubería para mejorar la capacidad de limpieza
Los sistemas integrados de CEIA se diseñan especialmente para detección de contaminantes metálicos en productos transportados por tuberías, particularmente carne, sopa, conservas, etc.
Los materiales cuidadosamente seleccionados que se utilizan en la construcción no interactúan con los productos alimentarios y, en consecuencia, no modifican ni alteran su composición. El diseño de estos sistemas incorpora un ágil tiempo de respuesta de accionamiento de la válvula de rechazo para detectar y rechazar el contaminante sin ralentizar el fl ujo de producto.
La construcción garantiza la limpieza rápida y sencilla de los componentes que entran en contacto con el producto. Las elecciones tecnológicas de CEIA permiten desmontar y realizar el mantenimiento de las partes que entran en contacto con el producto en un breve periodo de tiempo.
Los sistemas funcionan en modo a prueba de fallos, para evitar el riesgo de que los contaminantes puedan pasar a través del sistema, incluso cuando esté desactivado o cuando se produzca un corte del suministro de alimentación eléctrica.
Tecnología Multi-Espectro
Desarrollada exclusivamente por CEIA, esta es una tecnología de detección de metales exclusiva que optimiza la sensibilidad a todos los contaminantes metálicos y minimiza el efecto del producto en una gama muy amplia de posibles productos.
Esta innovadora tecnología, mediante el reconocimiento de la respuesta de diferentes frecuencias de productos conductores y metales, cancela el efecto del producto y mantiene altos niveles de rendimiento para todos los tipos de contaminantes metálicos, tanto magnéticos como no magnéticos.
La función de autoaprendizaje utilizada por los Detectores de metales multi-espectro CEIA equivale a la repetición de cientos de tránsitos convencionales. Explora todo el espectro de bandas de frecuencia disponibles para determinar las mejores condiciones de funcionamiento que ofrecen un rendimiento de detección único.
Download Specifications
Características especiales
- Sensibilidad de la detección
- THS/XX21E: Alta
- THS/XX21: Ultra alta
- Inmunidad a interferencias ambientales
- THS/XX21E: Alta
- THS/XX21: Alta
- Tipo de visualización de datos
- THS/XX21E: Pantalla OLED alfanumérica - 4x20 caracteres
- THS/XX21: Pantalla OLED gráfica de alto contraste con 128x64 píxeles
- Programación local
- THS/XX21E: 4 teclas, 3 con función doble
- THS/XX21: 16 teclas, 3 con función doble
- Caja de alimentación con control o Sistema de control del transportador de conformidad con UL 508A y CSA-C22.2 No. 14-05
- THS/XX21E: bajo pedido
- THS/XX21: bajo pedido
- Construcción compatible con la norma 21 CFR, Partes 210 y 211
- Todas las piezas en contacto con el producto se fabrican con materiales con aprobación de la FDA para contacto alimentario
- Indicadores de detección auditivos y visuales
- Visualización del nivel de señal mediante gráfico de barras
- Contador de productos inspeccionados/contaminados
- Autoaprendizaje y seguimiento automático del efecto del producto
Gestión de datos
- Gestión de datos de producción electrónicos y firmas electrónicas de conformidad con la CFR 21, Parte 11: Seguridad, Integridad y Trazabilidad de los datos
Almacenamiento de eventos
- Monitorización completa de los eventos ocurridos
- Expulsiones / Resultados de las pruebas / Accesos a la programación / Operaciones de programación / Fallos
Interfaces de E/S
- RS232, RS232 auxiliar, BT wireless communication, interfaz Ethernet (bajo pedido), WI-FI y USB (bajo pedido)
Señalización
- Acústica
- A través de avisador acústico interno
- Óptica
- Visualización gráfica con indicación con gráfico de barras
- Indicadores luminosos en la unidad de control: ROJO: Alarma o Fallo / VERDE: Encendido
Programación
- Local: teclado integrado y pantalla de alto contraste
- Remota: con ordenador conectado a través de BT wireless communication, RS232, Ethernet o WiFi y gestionada con el software CEIA MD Scope, el software THS Production Plus o cualquier otro programa de emulación de terminal o a través de Servidor Web (con tarjeta IXC opcional)
Protección y seguridad
- Grado de protección
- THS/XX21E: IP65
- THS/PLV21X and THS/PLVM21X: IP66 – IP69K
- En versiones UL, la Caja de alimentación con control y el Sistema de control del transportador ofrecen un grado de protección con la certificación 4X-12
- Aislamiento eléctrico
- Aislamiento galvánico de la tensión de red
- Conformidad con las normas internacionales de seguridad e interferencias de radio
- Emisión de ruido: Presión acústica de conformidad con la Directiva 2006/42/EC: <70 dB(A); <130 dB(C)
- Grado de contaminación (IEC61010-1): Clase 2
- Categoría de instalación (IEC61010-1): Categoría II
Alimentación eléctrica
- Caja de alimentación con control
- Tensión principal: 100-240 VAC
- Frecuencia y fase: 50/60 Hz - monofásica
- Corriente a plena carga (FLA): 2,2 A
- Sistema neumático
- Contenedor estanco de acero inoxidable (grado de protección: IP66 – IP69K)
- Presión: 0,6 ÷ 1 MPa
- Flujo: 100 l/min
Condiciones ambientales
- Temperatura
- Funcionamiento: -10 a +55 °C
- Almacenamiento
- -25 a +55°C (THS/PLV 21x - THS/PLVM 21x); 70 °C durante breves periodos, 24h máx.
- -40 a +70°C (THS/PL 21x)
Humedad relativa- Funcionamiento / Almacenamiento: 5 – 90 %, sin condensación
Condiciones del producto
- Temperatura máxima (para temperaturas más altas, póngase en contacto con CEIA)
- Producto en tránsito
- 70°C (THS/PLV 21x)
- 60°C (THS/PLVM 21x)
- En el interior del contenedor de material rechazado: 70°C
- Presión máxima permitida (para presiones más altas, póngase en contacto con CEIA)
- Tubería de tránsito
- 1 MPa (THS/PLV 21x - THS/PLVM 21x)
- 1 MPa con producto hasta 60°C (THS/PL 21x)
- 0.6 MPa con producto hasta 90°C (THS/PL 21x)
