Sección retráctil de la cinta (detalle)
CEIA, fabricante líder de detectores de metales industriales, ofrece una gama completa de soluciones de inspección de productos alimentarios, sueltos y envasados. La línea de Detectores de control de calidad incluye los Sistemas de inspección de transportador, que ofrecen rendimiento innovador y plena conformidad con las normativas del sector industrial.

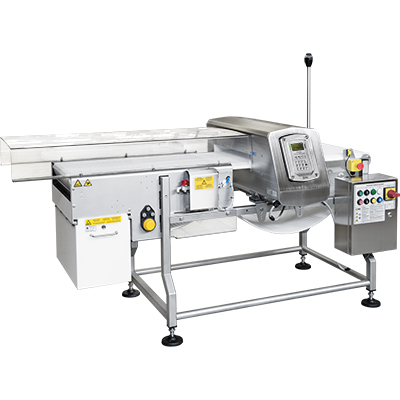

Los Sistemas de inspección de transportador THS 21 ofrecen total integración entre el Detector de metales THS 21 de alto rendimiento de CEIA y una estructura higiénica de acero inoxidable AISI 316L equipada con control digital de la velocidad y de las etapas de expulsión de productos no conformes. Los modelos THS 21 de CEIA se ofrecen en una amplia gama de tamaños que cubren los requisitos de diferentes aplicaciones.
La estructura de soporte, el detector de metales y la caja de control de la cinta son de acero inoxidable. El sistema de inspección cuenta con certificación que acredita su plena conformidad con los requisitos de manipulación de productos alimentarios (conformidad con la FDA), como por ejemplo la cubierta de protección del área de expulsión y el recipiente para productos expulsados.
Conformidad plena con los criterios HACCP
- Conformidad con IP65/69K
- Estructura y componentes de acero inoxidable AISI 316L y piezas de plástico conformes con UE, FDA
- Construcción de lavado superior
Tecnologia Multi-Espectro
Desarrollada exclusivamente por CEIA, esta es una tecnología de detección de metales exclusiva que optimiza la sensibilidad a todos los contaminantes metálicos y minimiza el efecto del producto en una gama muy amplia de posibles productos.
Esta innovadora tecnología, mediante el reconocimiento de la respuesta de diferentes frecuencias de productos conductores y metales, cancela el efecto del producto y mantiene altos niveles de rendimiento para todos los tipos de contaminantes metálicos, tanto magnéticos como no magnéticos.
La función de autoaprendizaje utilizada por los Detectores de metales multi-espectro CEIA equivale a la repetición de cientos de tránsitos convencionales. Explora todo el espectro de bandas de frecuencia disponibles para determinar las mejores condiciones de funcionamiento que ofrecen un rendimiento de detección único.
Facil limpieza e inspeccion
La cinta transportadora puede retirarse sin necesidad de herramientas
Integracion de E/S y rendimiento inigualables de conectividad en las comunicaciones
- Control del motor de la cinta, con regulación de velocidad
- Gestión de la expulsión automática con sincronización del tránsito del producto
- Sincronización automática con sistemas de transporte adyacentes
- Verificación de la disponibilidad de aire comprimido
- Soporte de lectores de códigos de barras para seleccionar automáticamente el programa relacionado con el producto en tiempo real
- Verificación de la expulsión correcta del producto contaminado
- Verificación de la presencia y disponibilidad de espacio del contenedor de productos contaminados
- Gestión de codificadores para monitorizar la velocidad de una cinta
- Gestión remota a través de Ethernet/Wi-Fi
Download Specifications
Caracteristicas especiales
- Cinta transportadora con Detector de metales THS/21x integrado y sistema de expulsion
- Conformidad plena con los criterios HACCP
- Estructura y componentes de acero inoxidable y piezas de plastico compatibles con aplicaciones alimentarias (conformes con UE, FDA)
- Cinta transportadora (plana y modular) fabricada de materiales con seguridad alimentaria certifi cada
- Sistema disenado para cumplir las normas de seguridad mas recientes y estrictas
- Sistema de control del transportador conforme con las normas UL 508A y CSA-C22.2 No. 14-05 (bajo pedido)
- Motor de alta fiabilidad con cubierta de proteccion de acero inoxidable, version con alta capacidad de accionamiento
- Facil alineacion de la cinta
- Regulacion de velocidad digitalizada
- Limpieza rapida y sencilla
- Facil mantenimiento e inspeccion
- Hasta 500 memorias de datos del producto, seleccionables mediante programacion local o software en red
- Hasta 40 usuarios defi nibles con nombre de usuario y contrasena
Gestion de datos
- Registros electronicos y Gestion de firmas conformes con CFR 21, Parte 11: Seguridad, Integridad y Trazabilidad de los datos
Sistemas de expulsion
- Parada de cinta, expulsion con empujador neumatico, expulsion con chorro de aire, brazo desviador, cinta marcha atras (unicamente en THS/FBB), retraccion de la cinta (THS/MBR). Otros modelos disponibles bajo pedido.
Almacenamiento de eventos
- Monitorizacion completa de los eventos ocurridos Expulsiones
- Resultados de las pruebas
- Accesos a la programacion
- Operaciones de programacion
- Fallos
Interfaces de E/S
- RS232, RS232 auxiliar, BT wireless communication, interfaz Ethernet (bajo pedido), WI-FI y USB (bajo pedido)
Senalizacion
- Acustica
- A traves de avisador acustico externo y avisador acustico interno
- Optica
- Visualizacion grafi ca con indicacion con grafi co de barras
- Indicadores luminosos en la unidad de control
- ROJO: Alarma o Fallo
- VERDE: Encendido
- Baliza externa ROJO: Alarma o Fallo
- AMBAR: Alarma (opcional)
- AZUL: Solicitud de prueba (opcional)
Programacion
- LOCAL: teclado integrado y pantalla de alto contrasteREMOTA: con ordenador conectado a traves de BT wireless communication, RS232, Ethernet o WiFi y gestionada con el software CEIA MD-Scope, el software THS Production Plus o cualquier otro programa de emulacion de terminal o a traves de Servidor Web (con tarjeta IXC opcional)
Entradas
- Sistema de control del transportador
- Confirmacion de expulsion, Fotocelula, Restablecimiento, Baja presion, Codificador, Contenedor lleno, Botones de emergencia, Lector de codigos de barras, Inhibicion de transportador siguiente, Ausencia de contenedor, Comprobacion de la posicion del expulsor, Comprobacion del expulsor
Salidas
- Sistema de control del transportador
- Solicitud de prueba, Transportador posterior, Sistema listo, Expulsion en curso, Alarma, Expulsor, Baliza externa
Sistema de autodiagnostico
- Un sistema de autodiagnostico interno monitoriza de manera continua la efi ciencia funcional del Detector de metales. En caso de fallo, se muestra un mensaje en la pantalla de control y todos los indicadores de alarma se activan junto con los reles correspondientes
Proteccion y seguridad
- Grado de proteccion
- Detector de metales THS/21E: IP65
- Detectores de metales THS/21 - THS/MS21: IP66 – IP69K
- THS/FBB, THS/MBB, THS/MBR: IP65
- THS/RB-800
- Sistema de control certificado: Tipo 4X-12 (UL 50) disponible
- Sistema transportador: IP54 (IEC 529) - IP69K disponible bajo pedido
- En versiones UL, el Sistema de control del transportador ofrece un grado de proteccion con la certificacion 4X-12
- Emisiones de ruido
- Nivel de ruido de conformidad con la Directiva 2006/42/EC: <70 dB(A); <130 dB(C)
- Aislamiento electrico
- Conformidad con las normas internacionales de seguridad e interferencias de radio
Alimentacion electrica
- Caja de alimentacion con control
- Tension
- 115 V: 100-120 VAC
- 230 V: 200-240 VAC
- Frecuencia y fase: 50/60 Hz - monofasica
- Corriente a plena carga (FLA)
- 115 V: 11,2 A (15,6 A para THS/MN21)
- 230 V: 11,4 A (15,8 A para THS/MN21)
- Motor
- Tension nominal 230 V trifasicos
- Potencia maxima
- 115 V: 0,37 kW (0,5 hp)
- 230 V: 0,75 kW (1 hp)
- Aire comprimido
- Presion: 600-1.000 kPa
- Flujo
- 50 litros/min (expulsor de piston)
- 600 litros /min (expulsor con soplo de aire, opcional)
Condiciones ambientales
- Temperatura
- Funcionamiento: -10 a +55 °C
- Almacenamiento: -40 a +70 °C
- Humedad relativa
- Funcionamiento – Almacenamiento: del 5 al 90%, sin condensacion
- Altitud
- =1.000 m caracteristica.
- Para obtener detalles sobre otras altitudes, pongase en contacto con el Departamento de ventas
Software de gestion
- Software THS Production para gestion estadistica y operativa de sistemas THS en red
- MD-SCOPE para operaciones de mantenimiento y programacion
