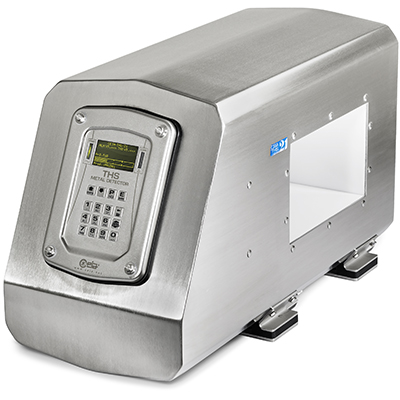

Detector de metales Slim Line para aplicaciones en espacio limitado
Cumplimiento de FDA 21 Parte 11 (version MS21)
La serie THS 21 de Detectores de Metales, es un instrumento de medición de alta sensibilidad y precisión. Los datos relacionados a cada detección y expulsión son almacenados en eventos memorizados y certifican la calidad de producción; la auto-inspección y los programas de operaciones, así como pruebas periódicas de fases de funcionabilidad usando testigos metálicos.
La FDA título 21 Parte 11 prescribe rigurosamente el criterio de acceso a la programación y protección de datos informatizados, los cuales deben estar totalmente adaptados al firmware de la Serie THS 21 de CEIA.
De esta manera, se cumplen los requerimientos sobre seguridad, integridad y trazabilidad.
El nuevo Sistema Global de Auto-Aprendizaje provee simultáneamente la máxima sensibilidad a todos los metales partiendo de un solo paso para la adquisición
La Serie THS 21 emplea un sistema exclusivo de auto-aprendizaje para productos alimentarios el cual permite optimizar la sensibilidad de detección en todos los metales con la máxima velocidad y precisión, equivalente a cientos de pasos convencionales. Resultados en niveles de precisión y eficiencia nunca obtenidos en el pasado.
Sistema continúo de control de Auto-Calibración para máxima veracidad y constancia de rendimiento sobre el tiempo con cambios ambientales
Se entiende por las señales específicas enviadas a la cadena de transmisión y recepción del detector de metales, la monitorización constante de las características de detección que se llevan a cabo con compensación consecuente y constante de cualquier variación causada por factores ambientales. El resultado es un sistema estable y constante en rendimiento de detección y neutralización del efecto-producto.
Función Continua de Auto-Test para maximizar la seguridad de Producción
Se envían automáticamente estímulos especiales electrónicos a la cadena de transmisión y recepción del detector de metales de la serie THS 21, causando éstos variaciones en la señal de detección, las cuales proveen comprobaciones en las características de detección. Estas variaciones son comparadas con los valores de referencia guardados en la fábrica al momento de la prueba de calibración inicial. Esto genera un certificado de comprobación de la sensibilidad del sistema, cualquier desviación de éste permite tolerancias que son seguidas por la señal almacenando la anomalía que se presenta.
Medición automática de la compatibilidad ambiental y de instalación
La serie THS 21 introduce nuevas herramientas para la instalación y mantenimientos técnicos los cuales permiten su medición en cuanto a la compatibilidad ambiental del detector de metales.
Las mediciones incluyen compatibilidad ambiental general mecánica y electromagnética, y el examen automático del grado de interferencia metálica con la cinta de transporte.
Esta función se convierte aun más importante cuando se consideran los niveles de sensibilidad de detección más elevados en la serie de detectores de metales THS 21.
Interfaz moderna, intuitiva y robusta
- Diseño industrial avanzado.
- Rápida introducción de datos con extensión de teclado.
- Fácil lectura, alto contraste gráfico en pantalla.
- Robustez, teclado de acero inoxidable anti vandálico. La Serie de Detectores de Metales THS 21 mantiene la total compatibilidad de programación y procesos de selección de parámetros ya implementados en versiones anteriores de la familia THS. Adicionalmente hay una nueva pantalla de grafica orgánica con alto contraste (3000:1) y un ángulo de visión de 180º, así como un keypad extendido para teclas de rápido acceso.
- Función de Acceso Rápido. Una nueva función, simplemente activada presionando una tecla dedicada, permite acceder a las funciones más frecuentemente utilizadas. Estas funciones son programables por el operador y mantienen los criterios de protección de acceso de acuerdo a los requerimientos de la FDA título 21 parte 11
- Amplia Memoria de Producto: 500 entradas con selección sencilla y alfabética de coincidencia de patrones. Una memoria capacitada incorporada permite guardar hasta 500 productos, cada uno identificable por una línea específica alfanumérica. Los productos son automáticamente listados en orden alfabético y las búsquedas se facilitan por un reconocimiento progresivo de los carácteres seleccionados en el teclado./li>
Conectividad BT wireless communication
En la serie THS 21, se pueden hacer conexiones al detector de metales directamente mediante un dispositivo BT wireless communication incorporado en el módulo del cuadro de control, sin contacto físico. En consecuencia ahorrando tiempo y ganando seguridad en el personal técnico y operativo.
La conexión BT wireless communication puede usarse para la programación y monitorización de las señales mediante el programa de CEIA MD-SCOPE, pudiendo transferir los datos contenidos en la memoria de eventos del Detector de metales.
Capacidades sofisticadas en la Comunicación por Red
La Serie de detectores de metales THS 21, ofrece un amplio rango de capacidades en su interfaz: La versión estándar incluye dos conexiones en serie RS-232, (las cuales pueden ser usadas para integrar sistemas o controladores de procesos), y una interfaz BT wireless communication.
También dispone bajo pedido de módulos conexión para redes Ethernet.
Download Specifications
Características especiales
- Sensibilidad de la detección: Ultra alta
- Inmunidad a interferencias ambientales: Alta
- Tipo de visualización de datos: Pantalla OLED gráfica de alto contraste con 128x64 píxeles
- Programación local: 16 teclas, 3 con función doble
- Caja de alimentación con control o Sistema de control del transportador de conformidad con UL 508A y CSA-C22.2 No. 14-05: bajo pedido
- Indicadores de detección auditivos y visuales
- Visualización del nivel de señal mediante gráfico de barras
- Contador de productos inspeccionados/contaminados
- Fabricante con certificación ISO 9001
- Sonda extremadamente compacta, en la versión SL (Slim Line)
- Detector para metales magnéticos y no magnéticos, para uso con diferentes tipos de productos gracias a la selección de la frecuencia de funcionamiento
- Autoaprendizaje y seguimiento automático del efecto del producto
- Sonda con apertura circular para comprobar el material transportado en los tubos, en la serie THS/G21
- Hasta 500 memorias de datos del producto, seleccionables mediante programación local o software en red
- Hasta 40 usuarios definibles con nombre de usuario y contraseña
Gestión de datos
- Gestión de datos de producción electrónicos y firmas electrónicas de conformidad con la CFR 21, Parte 11
- Seguridad de los datos
- Integridad de los datos
- Trazabilidad de los datos
Almacenamiento de eventos
- Monitorización completa de los eventos ocurridos
- Expulsiones
- Resultados de las pruebas
- Accesos a la programación
- Operaciones de programación
- Fallos
Interfaces de E/S
- RS232, RS232 auxiliar, BT wireless communication, Ethernet/WiFi/USB (opcional)
Señalización
- Acústica
- A través de avisador acústico interno
- Óptica
- Visualización gráfica con indicación con gráfico de barras
- Indicadores luminosos en la unidad de control: ROJO: Alarma o Fallo / VERDE: Encendido
Programación
- LOCAL: teclado integrado y pantalla de alto contraste
- REMOTA: con ordenador conectado a través de BT wireless communication, RS232, Ethernet o WiFi y gestionada con el software CEIA MD Scope, el software THS Production Plus o cualquier otro programa de emulación de terminal o a través de Servidor Web (con tarjeta IXC opcional)
Protección y seguridad
- Grado de protección
- THS/21 - THS/MS21: IP66 – IP69K
- En versiones UL, la Caja de alimentación con control y el Sistema de control del transportador ofrecen un grado de protección con la certificación 4X-12
- Aislamiento eléctrico
- Aislamiento galvánico de la tensión de red
- Conformidad con las normas internacionales de seguridad e interferencias de radio
Alimentación eléctrica
- Caja de alimentación con control
- Tensión principal: 100-240 VAC
- Frecuencia y fase: 50/60 Hz - monofásica
- Corriente a plena carga (FLA): 2,2 A
- Sistema de control del transportador
- Tensión principal
- 115 V: 100-120 VAC
- 230 V: 200-240 VAC
- Frecuencia y fase: 50/60 Hz - single phase
- Corriente a plena carga (FLA)
- Versión de 115 V: 11,2 A
- Versión de 230 V: 11,4 A
- Tensión nominal del motor conectado: 200÷240 V trifásicos
- Potencia máxima del motor conectado
- Versión de 115 V: 0,37 kW (0,5 hp)
- Versión de 230 V: 0,75 kW (1 hp)
- Tarjeta de suministro de alimentación de tamaño reducido 00211AL_
- Tensión de suministro de alimentación: 20÷30 Vdc o Vac; 2A max
Condiciones ambientales
- Temperatura
- Funcionamiento: -10 a +55 °C
- Almacenamiento: -40 a +70 °C
- Humedad relativa
- Funcionamiento / Almacenamiento: 5 – 90%, sin condensación
Software de gestion
- Software THS Production para gestión estadística y operativa de sistemas THS en red
- MD-SCOPE para operaciones de mantenimiento y programación
